VHS PAL/NTSC 規格 北一專業電子服務中心 提供

NO.

符號

項目

單位

NTSC

PAL

備註

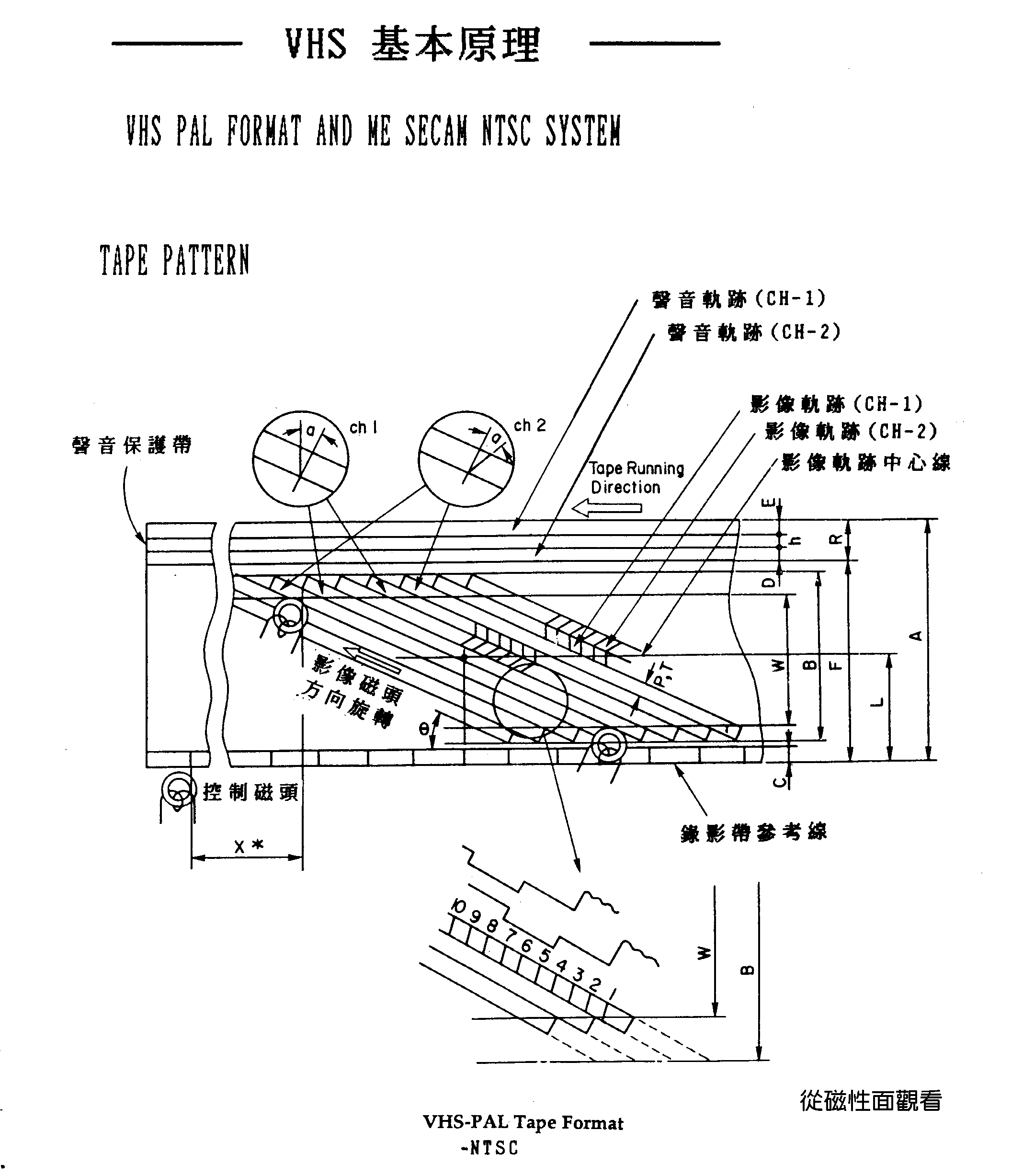

1

(A)

磁帶寬度

mm

12.65±0.01

12.65±0.01



2

(Vt)

磁帶行走速度

mm/sec

33.35±0.5%

23.39±0.5%

在標準速度

3

(ψ)

磁鼓直徑

mm

62±0.01

62±0.01

上磁鼓

4

(Vh)

相對速度

m/sec

5.80

4.85

磁頭回轉與磁帶同方向

5

(P)

影像軌跡寬度

mm

0.058

0.049

SP有效寬度

6

(B)

磁帶影像記錄幅度

mm

10.60

10.60



7

(W)

影像寬度

mm

10.07

10.07



8

(L)

影像軌跡中心點

mm

6.2

6.2

TAPE參考邊緣

9

(T)

影像磁軌幅度

mm

0.058

0.049



10

(C)

控制軌跡寬度

mm

0.75

0.75±0.1



11

(R)

聲音磁軌寬度

mm

1.0

1.0±0.1

NORMAL的情況下

12

(D)

R聲道磁軌寬度

mm

0.35

0.35±0.05

CH-2R右聲道)

13

(E)

L聲道磁軌寬度

mm

0.35

0.35±0.05

CH-1L左聲道)

14

(F)

聲音磁軌參考邊緣

mm

11.65

11.65±0.05

TAPE參考邊緣

15

(h)

保護區寬度

mm

0.3

0.3±0.05



16

(θ0)

影像軌跡傾斜角度



5°56'7.4"

5°56'7.4"

TAPE停止情況

17

(θ)

影像軌跡傾斜角度



5°58'9.9"

5°57'50.3"

SP速度情況

18

(α)

磁頭間隙傾斜角



+6°,-6°

+6°,-6°(±10'



19

(X)

控制頭與聲音頭的位置

mm

79.244

79.244

軌跡中心點互換性

20



垂直同步脈衝位置



58H

58H

切換點 記錄相位有關

21



TAPE出口端後張力



30~45

30~45





影像信號錄影系統(PAL,ME SECAM,NTSC4.43,NTSC3.58 系統)

影像錄影系統

l          亮度信號錄影:FM記錄方式

l          彩色載波信號:

PAL/NTSC:低頻轉換相位移之後直接記錄

ME SECAM:低頻轉換直接記錄



記錄信號

CCIRNTSC輝度訊號。 PAL,SCEAM,NTSC4.43NTSC3.58彩色電視信號



預強特性

流程圖: 程序: 傾斜度



T1.3±0.05uses

X4±0.3



FM載波頻率



白色峰值

同步項

CCIR

4.8±0.1MHZ

3.8±0.1MHZ

NTSC

4.4±0.1MHZ

3.4±0.1MHZ



FM載波頻率位移(1±0.1MHZ

白色切截位準:從同步頂起160%+10,-5%

黑色切截位準:從同步頂起 - 40±10%

(同步頂與白色峰值之間為100%



彩色載波信號反轉頻率

l          PALfc=(40+1/8fH) (629.953KHZ)

         fH=15.625KHZ

l          ME SECAMfCR=(40+1/8)fH+fo-fR (654.322KHZ)

                               fCB=(40+1/8)fH+fo-fR (810.572KHZ)

                               fo=4.433619MHZ

                               fR=4.40625MHZ

                               fB=4.25MHZ

                               fH=15.625KHZ

l          NTSC 4.43/3.58 fc=40fH (629.371KHz) fH=15.734KHz



記錄時的彩色載波反轉信號



l          PAL/NTSC



CH1(順時鐘方向磁頭方位角+6°),此指CH1 Y-FM訊號

 PAL:恆定不變

 NTSC:每一水平前進90°,此指低頻轉換後的色副載波電氣相位。



CH2(逆時鐘方向磁頭方位角6°),此指CH2 Y-FM訊號

           PAL/NTSC:每一水平延滯90°,此指低頻轉換後的色副載波電氣相位。



l          ME SECAM

恆定不變

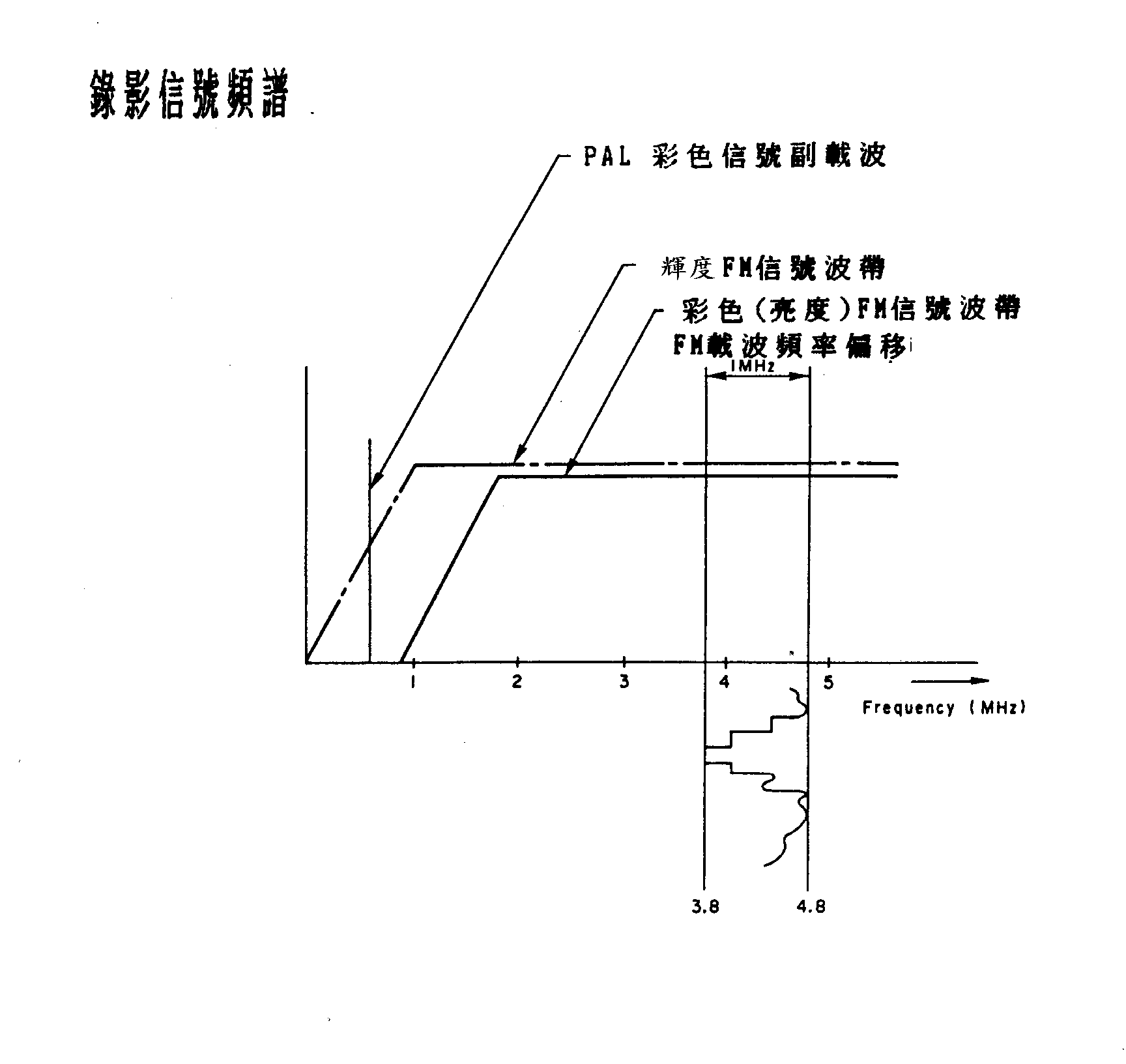

PAL系統Y-FM及低頻轉換頻寬分佈

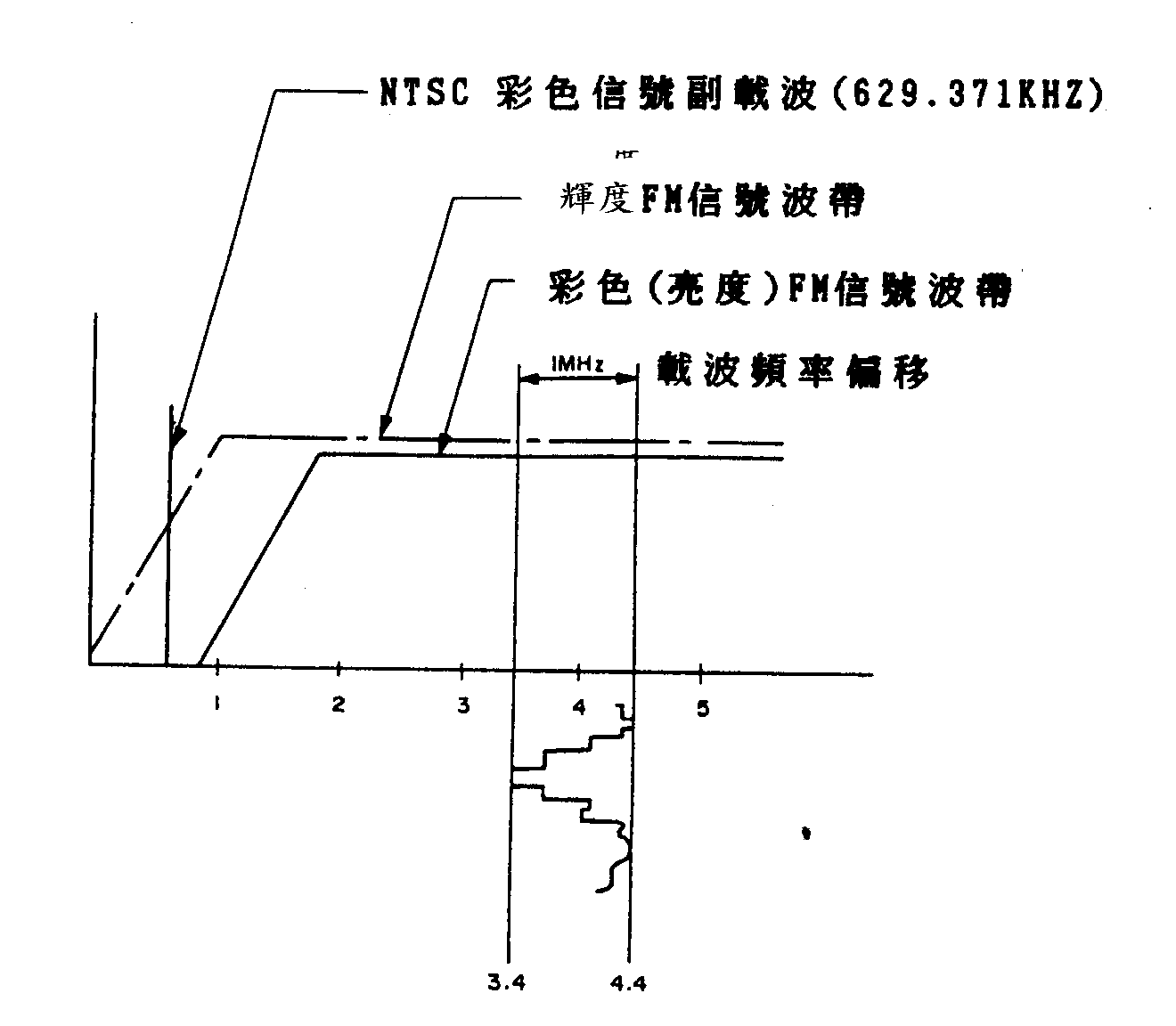

NTSC系統Y-FM及低頻轉換頻寬分佈
